Датчики уровня топлива "ПРОГРЕСС ТМК.24"

Назначение устройства и функциональные возможности
Датчик уровня топлива «Прогресс ТМК.24» - это электронный прибор с микропроцессорным управлением, предназначенный для высокоточного измерения уровня топлива в баке транспортного средства, а также иных типов неагрессивных жидкостей (например, вода) в резервуарах с допустимой высотой. По типу применения «Прогресс ТМК.24» относится к погружным емкостным датчикам, таким образом уровень жидкости измеряется путем измерения частоты генератора в частотозадающей цепи которого находится чувствительная часть датчика – погружной зонд. Датчик имеет встроенные цепи искрозащиты, защиты от импульсных помех до 100В по питанию и защиту от интерфейсов статического электричества. Измерение, обработка и передача данных осуществляется с помощью мощного 32-битного микропроцессора с семейства ARM, благодаря чему погрешность измерения составляет меньше 1%. Датчик имеет 2 интерфейса: RS-232 и RS-485 с помощью которых осуществляется настройка и передача данных, а также работа в режиме «ведущий-ведомый», где ведущий данных подключен к терминалу по интерфейсу RS-232, а ведущий и ведомые подключены по линиям RS-485 по схеме «монтажное И».

Основные функциональные особенности:
- Гибкая настройка по типу измеряемой жидкости: дизельное топливо/бензин/вода
- Три типа фильтрации, в зависимости от условий эксплуатации
- Хранение тарировочной таблицы внутри датчика
- Различные алгоритмы тарировки в зависимости от формы ёмкости
- Возможность включения по схеме «ведущий-ведомый» для измерения в нескольких ёмкостях при использовании 1го абонентского терминала
- Возможность оперативной удаленной настройки и смены ПО

Упаковка и состав комплекта
Все датчики упакованы в индивидуальную картонную коробку по 2шт. Паспорт изделия с инструкцией и аксессуарами упакованы отдельно в ZIP-пакет.

Состав комплекта на 1 датчик:
- Датчик «Прогресс ТМК.24» - 1шт.
- Монтажный провод 7м – 1 шт.
- Паспорт изделия со схемой подключения – 1шт.
- Предохранитель на 1А – 1шт.
- Прокладка из масло-бензостойкой резины – 1шт.
- Кровельные саморезы – 5шт.
Инструкция по установке и инструкция по эксплуатации высылается заказчику в электронном виде.

Корпус датчика, конструктив и внешний вид
Конструктивно датчик «Прогресс ТМК.24» выполнен ввиде единого неразъемного элемента. Чувствительный элемент датчика (зонд) завальцован в металлическую втулку, прикрепленную к основанию корпуса с помощью заклепок.

Корпус датчика выполнен из ударопрочного полимера, выполненного методом литья под давлением. На корпусе имеется крышка с маркировкой датчика и выгравированным серийным номером изделия.

Для крепления устройства к баку или емкости в корпусе предусмотрено 5 отверстий под саморезы. Сочленение интерфейсного кабеля с корпусом осуществляется посредством специального пыле-влагозащитного элемента – гермоввода.

Интерфейсный кабель датчика представляет из себя металлизированную гофру на конце которой имеется интерфейсный разъем.
Интерфейсный разъем датчика

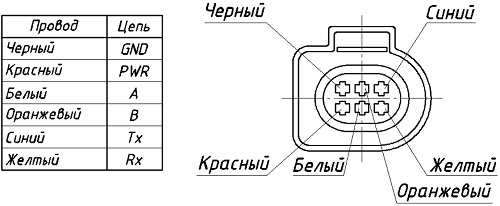

Интерфейсный разъем датчика имеет 6 контактов – пара RS-232, пара RS-485 и питание датчика.

Подключение и настройка датчика
Для настройки и калибровки датчика его необходимо подключить к ПК с установленной программой «Конфигуратор ДУТ». Подключение производится с помощью переходника USB<->RS-232.

Упаковка и состав комплекта

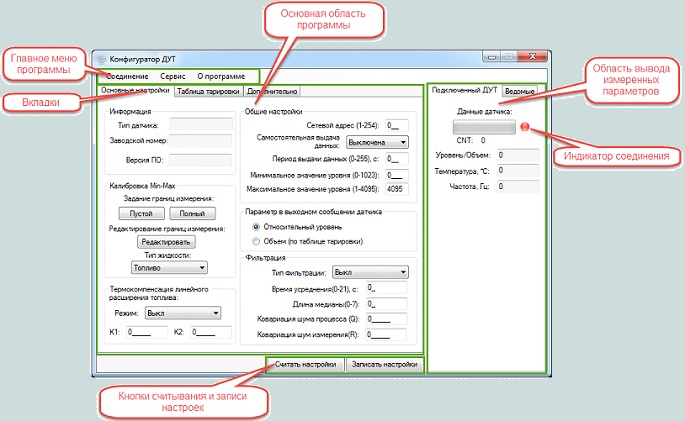

Запустить программу «Конфигуратор ДУТ». Откроется главное окно программы.
В открывшейся форме выбрать номер COM-порта настроечного кабеля (можно посмотреть в диспетчере устройств Windows), скорость подключения (по умолчанию 19200), а так же адрес изделия (можно оставить пустым) и пароль установщика (по умолчанию – пустая строка). Нажать кнопку «Подключить».
В случае успешного подключения индикатор соединения загорится зеленым
Опустите датчик в мерную емкость. Залейте в мерную емкость топливо таким образом, чтобы датчик было погружен на всю длину измерительной части (до дренажного отверстия). Выждать не менее 1 минуты.
Во вкладке «Основные настройки» нажмите кнопку «Полный». При этом измеренное значение периода внутреннего генератора (CNT) запишется в энергонезависимую память датчика в качестве значения полного. Индикация «Данные датчика» будет занимать полное поле шкалы.
Извлеките датчик из мерной емкости и дайте топливу стечь в течении 1 минуты.
Во вкладке «Основные настройки» нажмите кнопку «Пустой». Измеренное значение периода внутреннего генератора (CNT) запишется в энергонезависимую память датчика в качестве значения пустого. Индикация «Данные датчика» будет находится в крайнем левом положении

В поле «Сетевой адрес» задать сетевой адрес изделия (1-254). Сетевой адрес каждого датчика, подключаемого к общему устройству, должен быть уникален. По умолчанию адрес 1.
В поле «Самостоятельная выдача данных» выберите: - «Выключена» - датчик не осуществляет самостоятельную периодическую выдачу данных; - «Бинарная» - датчик осуществляет самостоятельную выдачу данных в бинарном формате; - «Символьная» - датчик осуществляет самостоятельную выдачу данных в символьном виде. Самостоятельной выдача данных возможно только при подключении одного датчика к внешнему устройству. Значение по умолчанию – «Выключена».
В поле «Период выдачи данных» (от 0 до 255 секунд) установите интервал самостоятельной выдачи данных датчиком уровня топлива внешнему устройству. Значение по умолчанию 0 секунд.
В поле «Минимальное значение уровня» (от 0 до 1023) выберите минимальный код уровня. Минимальное значение уровня позволяет смещать шкалу делений. Значение по умолчанию 0.
В поле «Максимальное значение уровня» (от 1 до 4095) выберите максимальный код уровня. Максимальное значение уровня позволяет изменять цену деления шкалы. Значение по умолчанию 4095
В поле «Тип фильтрации» выберите режим фильтрации:
- «Выкл» - фильтрация значений выключена, передаются «сырые» данные; - «Усреднение» - результат измерения усредняется за заданный интервал времени, данный режим фильтрации рекомендуется в обычных условиях эксплуатации; - «Медиана» - результаты измерения за заданное время сортируются по возрастанию, минимальные и максимальные значения за заданный период – отбрасываются, а промежуточные значения – усредняются, данный режим фильтрации рекомендуется в тяжелых условиях эксплуатации (пересеченная местность).; - «Адаптивный» - фильтрация осуществляется на основе текущего измеренного значения и предсказанного значения.
Для режима фильтрации «Усреднение» в поле «Время усреднения» (от 0 до 21с) введите время усреднения. Чем больше время усреднения, тем медленнее изделие реагирует на изменение уровня. Значение по умолчанию 21с.
Для режима фильтрации «Медиана» в поле «Время усреднения» (от 0 до 21 с) введите время усреднения. В поле «Длина медианы» введите длину медианы. Чем больше длина медианы, тем слабее единичные выбросы влияют на результат работы медианного фильтра. Значение по умолчанию 7.
Для режима фильтрации «Адаптивный» в поле «Ковариация шума процесса Q» задать ковариацию шума процесса (по умолчанию 15), а в поле «Ковариация шума измерения R» задать ковариацию шума измерения (по умолчанию 0.5). Чем больше отношение ковариации шума процесса к ковариации шума измерения, тем слабее результат единичного измерения влияет на результат работы адаптивного фильтра.
В блоке «Температурная компенсация линейного расширения топлива» в поле «Режим» выбрать: «Выкл» - температурная компенсация линейного расширения топлива выключена; тип топлива – температурная компенсация линейного расширения топлива включена с коэффициентами для данного типа топлива; «Пользовательский» - температурная компенсация линейного расширения топлива включена с коэффициентами К1 и К2. Для режима «Пользовательский» ввести коэффициенты К1 и К2 в полях «К1» и «К2», где: К1 – изменение плотности топлива при измени температуры на 1°C, г/см3/°C; К2 – плотность топлива при 0°C, г/см3.
Сохранить настройки нажав кнопку «Записать настройки» в нижней части экрана.
Отключить датчик нажав в главном меню «Соединение -> Отключить».
Перезагрузите датчик сняв и заново подав на него питание.

Тарировка датчика

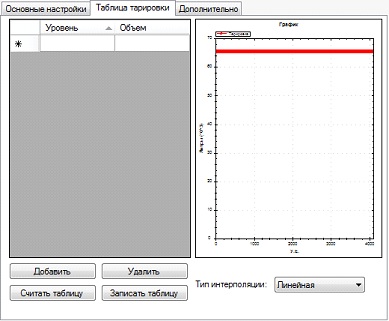

В основной области программы на вкладке «Таблица тарировки» в первой строке таблицы в столбце «Уровень» указать 0, а в столбце «Объем» указать соответствующий объем топлива в баке.
Произвести заправку мерной емкостью.
Выждать 1-2 минуты для стабилизации показаний изделия
Добавить точку в таблицу с текущим значением уровня топлива нажав кнопку «Добавить».
Ввести объем заправленной жидкости в столбце «Объем».
Повторить пункты 2-5 до полной заправки бака. Рекомендуемое количество точек в таблице тарировки – 15. Датчик в энергонезависимой памяти может хранить до 30 точек.
Чтобы сохранить таблицу тарировки в файл нажать в главном меню «Сервис -> Сохранить таблицу тарировки в файл». После чего выбрать путь и название файла и нажать кнопку «Сохранить».
Для того что бы датчик осуществлял внутреннее преобразование из уровня топлива в объем необходимо перейти к пункту 9, иначе (что бы выдавало код уровня) - к пункту 12.
Записать таблицу тарировки в датчик нажав на вкладке «Таблица тарировки» кнопку «Записать таблицу».
На вкладке «Таблица тарировки» выбрать тип интерполяции: «Линейная» - рекомендуется для баков в форме параллепипеда; - «Квадратичная»; - «Сплайновая» - рекомендуется для баков в форме цилиндра.

На вкладке «Основные настройки» в поле «Параметр в выходном сообщении датчика» выбрать «Объем».

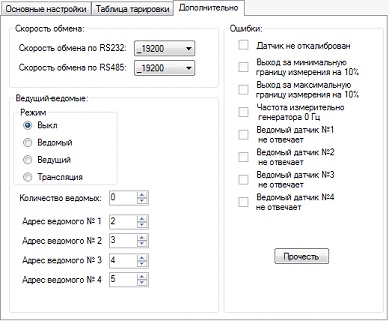

Для включения функции Ведущий – Ведомые для ведомых датчиков задать на вкладке «Дополнительно» режим «Ведомый». Для ведущего – режим «Ведущий», количество ведомых в поле «Количество ведомых» и сетевые адреса ведомых в полях «Адрес ведомого X», где X – номер ведомого (см. рисунок 10).
Сохранить настройки нажав кнопку «Записать настройки» в нижней части экрана
Отключить датчик нажав в главном меню «Соединение -> Отключить».
Перезагрузите датчик сняв и заново подав на него питание

Параметры	Показатели
Длина измерительной части, L мм	500, 700, 1000, 1500, 2000, 2500, 3000
Пределы допускаемой основной приведенной погрешности измерения уровня, % (в диапазоне температур от -40° до +70°)	< ±0,8
Погрешность измерения температуры, °С	< ±2<
Электрическая прочность гальванической изоляции, В	2500
Напряжение питания, В	7…50
Ток потребления, мА, не более	40
Потребляемая мощность, Вт, не более	0,4
Габаритные размеры, мм, не более	150 х 92 х (23 + L)
Масса, кг, не более	2
Степень защиты корпуса от проникновения пыли и влаги	IP 67
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25°С, % - атмосферное давление, кПа - предельные температуры, °С	от -40 до +80 от 30 до 80 от 84 до 107 -60 и +85
Режим работы по ГОСТ Р52230-2004	продолжительный
Интерфейс подключения к внешнему устройству	RS-232, RS-485
